Электричество – самый востребованный энергоноситель современности, однако помимо благ, которые оно несет человеку, одновременно это серьезная опасность для его жизни. Неисправности электрооборудования, нарушения изоляции, короткие замыкания фазы на корпус электроприборов могут привести к поражениям человека от электрического тока. Для предотвращения трагедий во всех электрических сетях потребителей предусмотрены контуры заземления, а часть электропроводки, соединенная с ними называется защитным заземлением.

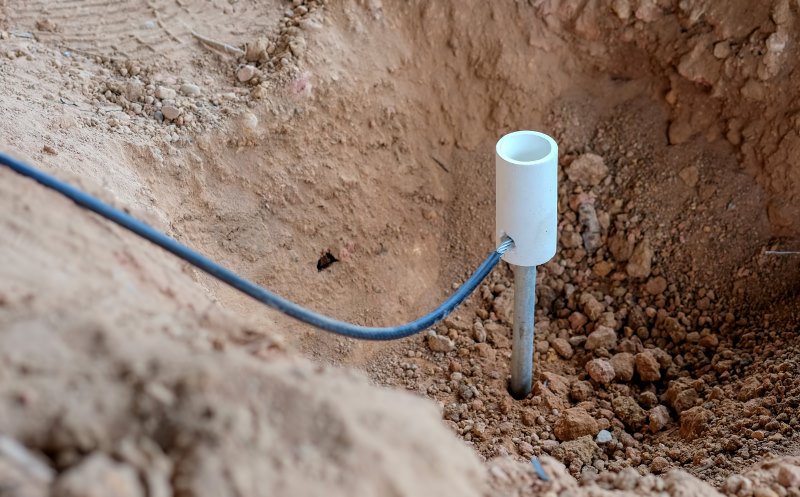

Надежный контакт с землей обеспечивает заземляющий контур – представленный специальной конструкцией из металлических стержней, связанных токопроводящими шинами, зарытыми в землю. От заземляющего контура благодаря разводке заземляющий провод подводится к специальному контакту розетки, соединяющему корпуса электроприборов с землей.

От того насколько качественной является защита зависят человеческие жизни, поэтому защитное заземление требует регулярного контроля, неотъемлемой частью которого является проверка контура заземления.

Разновидности и частота проверки контура заземления

Контур заземления располагается в теле грунта и со временем теряет свои защитные функции. Причиной тому может быть:

  • ненадлежащее соблюдение требований к монтажу контура при строительстве;
  • разрушительное влияние коррозии;
  • ухудшение токопроводящих свойств самого грунта.

Последнее обстоятельство в значительной степени зависит от сезонности, так например измерительные работы рекомендовано проводить в засушливые зимний и летний периоды при максимальных сопротивлениях грунта.

Проверку контура защитного заземления производят с частотой, регламентированной ПТЭЭП или графиками проведения ППР на объектах.

Комплекс мероприятий может включать:

  • визуальный осмотр заземляющего устройства (видимой его части), периодичность проверки – каждые полгода;
  • замеры электрических параметров заземления рекомендовано производить ежегодно или в соответствии с планово-профилактическими работами;
  • осмотр заземляющего устройства, в частности состояния заземляющих электродов, после выборочных вскрытий грунта, проводится не реже раза в 12 лет.

При визуальном осмотре проверяется сохранность заземляющих проводников, токопроводящих шин, надежность сварных и других соединений заземляющих контактов.

На этапе измерительных работ производится комплекс измерений рекомендованных ПТЭЭП:

  • измерение сопротивления заземления;
  • определение удельного сопротивления участка грунта;
  • замер сопротивления петли «фаза-ноль»;
  • проверка величин переходных сопротивлений соединений, они не должны превышать 0.05 Ом.

Кроме периодического контроля в обязательном порядке проверить контур защитного заземления следует после проведения ремонтно-восстановительных работ, необходимость которых может возникнуть при обнаружении:

  • существенного разрушения заземляющих электродов (50% и более);
  • нарушения заземляющих контактов.

В случае значительного ухудшения электропроводных свойств почвы, например за счет почвенных вод, допускается химическая обработка места расположения контура защитного заземления. Так сопротивление грунта снижают растворы:

  • сернокислого магния;
  • сульфата меди;
  • хлорида натрия.

Как проверить заземление

Комплексная проверка контура заземления требует специальной контрольно-измерительной аппаратуры и наличия определенных навыков. Лучший вариант решения проблемы с получением достоверных результатов – доверить проведение полного комплекса мероприятий сертифицированной электроизмерительной лаборатории.
